INSTALACIÓN DE CABLEADO ESTRUCTURADO
Bienvenido a nuestra guía, diseñada para ofrecerte una comprensión completa y práctica de qué es, para qué sirve, sus subsistemas, características, y cómo se instala un cableado estructurado.
¿Qué es el cableado estructurado?
El cableado estructurado es un método de diseño e instalación de una infraestructura de cableado integral para voz, datos, video y control. Este sistema debe estar diseñado para acomodar el crecimiento y los cambios a lo largo del tiempo en un edificio o recinto.
¿Para qué sirve el cableado estructurado?
El cableado estructurado sirve para conectar de forma eficiente, segura y organizada múltiples dispositivos en una red, permitiendo la transmisión de datos, voz y video. Provee una infraestructura con un desempeño predecible y gran flexibilidad, lo que aumenta la eficiencia y la productividad, además de reducir significativamente los costos operativos, de instalación y mantenimiento a largo plazo.
Subsistemas del cableado estructurado
Hay seis subsistemas relacionados con el sistema de cableado estructurado. Cada subsistema realiza funciones determinadas para proveer servicios de datos y de voz en toda la planta de cables.
1.- Área de trabajo
Un área de trabajo es donde los dispositivos del usuario final, como computadoras, teléfonos e impresoras, se conectan a la red. Esta área sirve como punto de conexión para una sala de telecomunicaciones individual y proporciona una conexión flexible y fácil de administrar, permitiendo reubicar o agregar nuevos dispositivos sin necesidad de realizar grandes modificaciones en el cableado de la red.
2.- Cableado horizontal
El cableado horizontal es la parte que conecta el área de trabajo con el cuarto de telecomunicaciones. Consiste en los cables que transportan señales de datos, voz y video entre los dispositivos de los usuarios y la red principal, a través de las rutas y espacios horizontales del edificio. Debe ser flexible para permitir futuras modificaciones y expansiones de la red.
3.- Cuarto de telecomunicaciones
El cuarto de telecomunicaciones es un área dentro de un edificio, diseñada para alojar los equipos del sistema de cableado de telecomunicaciones, como switches, routers, patch panels, etc. En este espacio se concentran las conexiones de todos los cables horizontales del edificio, permitiendo una gestión centralizada de la red y proporcionando un entorno controlado y seguro para facilitar el mantenimiento y la administración de los equipos.
4.- Backbone
Un backbone es la infraestructura de alta velocidad que interconecta los diferentes cuartos de telecomunicaciones y salas de equipo de un edificio o campus. Compuesto por cables de fibra óptica o de cobre de alta capacidad, su función principal es facilitar la comunicación entre usuarios y dispositivos en distintas áreas y pisos del edificio, así como interconectar equipos ubicados en diferentes edificios si es necesario.
5.- Cuarto de equipo
El cuarto de equipo (o salas de equipo) es un espacio similar al cuarto de telecomunicaciones, pero destinado a alojar servidores, sistemas de almacenamiento y otros equipos de cómputo de gran tamaño. Su función principal es proporcionar un entorno controlado y seguro para garantizar el funcionamiento óptimo y la protección de estos equipos, y suele ser de acceso restringido.
6.- Facilidad de entrada
La facilidad de entrada, o acometida, es el punto de conexión entre la red interna de un edificio y la red externa, como la de un proveedor de servicios de internet. Este punto permite la entrada y salida de servicios de telecomunicaciones y otros servicios como líneas telefónicas o conexiones backbone de otros edificios, asegurando una conexión segura y confiable entre la red interna y la externa.
Diferencias entre normas y estándares
En la industria de telecomunicaciones, los instaladores deben seguir dos parámetros fundamentales para una correcta instalación de cableado estructurado: normas y estándares. Las normas garantizan la seguridad de las personas y el cumplimiento de regulaciones, mientras que los estándares garantizan el funcionamiento e integración de los sistemas.
Normas de cableado estructurado
OBLIGATORIO
NEC
NOM-001-sede-2012
Código de Construcción de CDMX
SEGURIDAD PERSONAL
Estándares de cableado estructurado
OPCIONAL
TIA
NYCE
ISO/IEC
GARANTIZAR UN MÍNIMO DE RENDIMIENTO
Es importante destacar que tanto las normas como los estándares son complementarios y deben cumplirse ambos para garantizar una instalación de cableado estructurado segura, confiable y eficiente.
Recomendaciones de la instalación de cableado estructurado
Closet de Telecomunicaciones
- Si es necesario, instalar el closet de telecomunicaciones en una habitación independiente.
- Mantener una temperatura controlada.
- Equipar con material anti inflamable.
- Considerar las dimensiones del equipo a utilizar y sus características.
- Proveer tomacorrientes suficientes.
Cuarto de equipo
- Situarlo en un lugar de fácil acceso, ya que suelen haber equipos de considerable volumen.
- Equiparlo con condiciones de temperatura controlada, fuera de interferencias electromagnéticas, con buena iluminación y con materiales anti inflamables.
- Las tomas de corriente deben ser independientes y tener su propio suministro eléctrico.
Canalización y Ductos
- Los cables UTP no deben circular junto a cables de energía dentro de la misma cañería, por más corto que sea el trayecto.
- En tendidos horizontales, se deben fijar los cables a intervalos regulares para evitar el efecto del peso en el acceso superior.
- Al utilizar fijaciones, como grapas, no maltratar el cable.
Características del cableado estructurado
- Capacidad: Permite transmitir información de múltiples protocolos y tecnologías, facilitando la reubicación o reasignación de los usuarios.
- Flexibilidad: Permite incorporar nuevos o futuros servicios a la red existente y modificar la distribución interna sin afectar la eficiencia.
- Diseño: Optimiza la productividad al menor costo posible y, en la práctica, ha demostrado requerir hasta un 50% menos de espacio que el cableado tradicional.
- Integración de servicios: Reúne en una misma infraestructura los servicios de datos, telefonía, audio y video, seguridad, etc.
- Administración: Facilita al cliente el manejo y la administración de los servicios conectados.
- Modularidad: Facilita el crecimiento.
- Compatibilidad: Cumple con los estándares internacionales de la industria.
Instalación de cableado estructurado en México
Un servicio de cableado estructurado proporciona una infraestructura de red organizada, escalable y permite una comunicación más rápida. ¡Contáctanos ahora y aumenta el rendimiento de tu red!

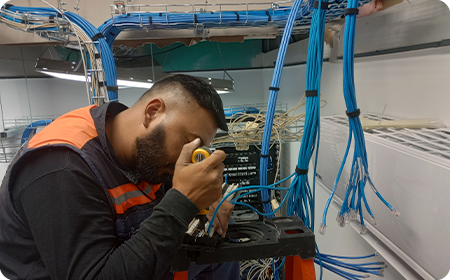

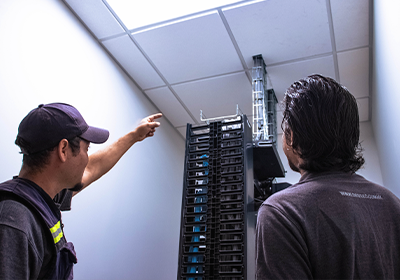

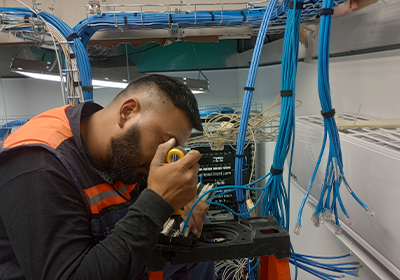

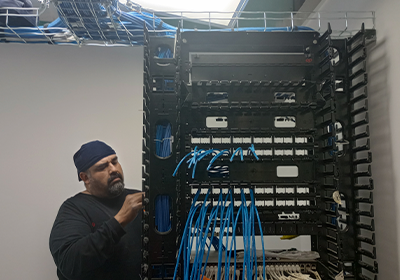

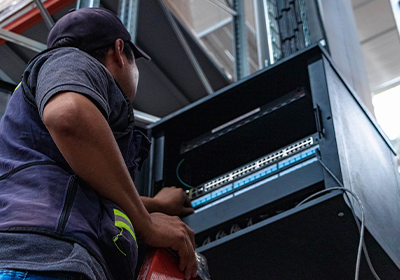

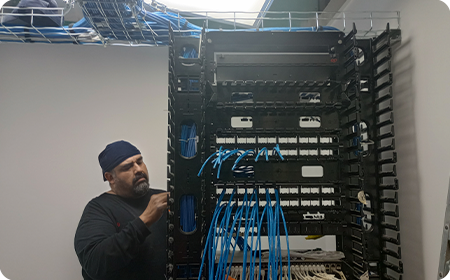

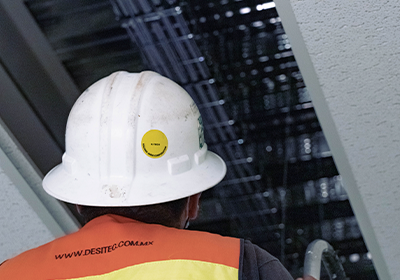

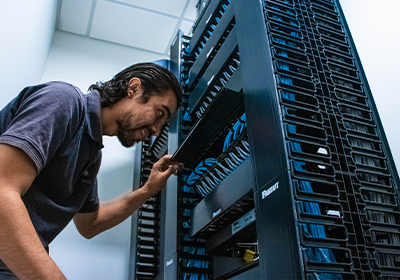

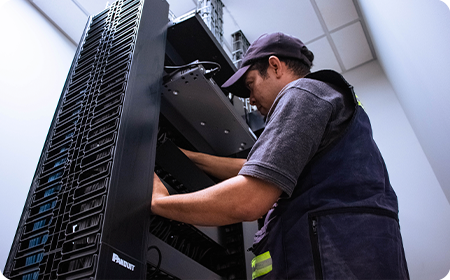

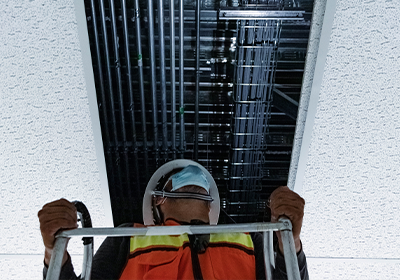

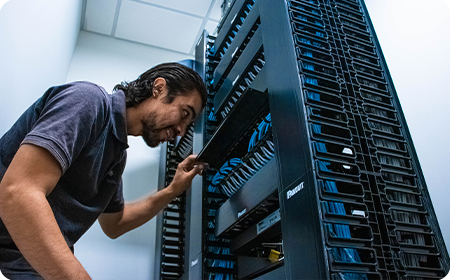

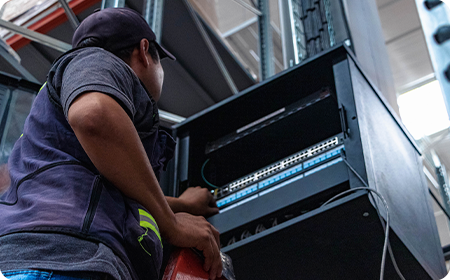

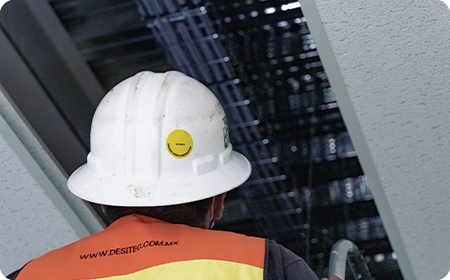

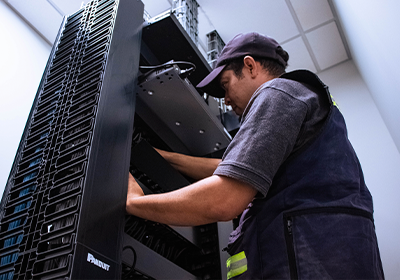

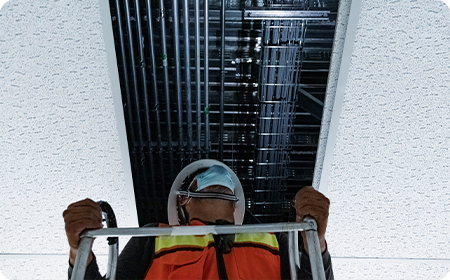

Proyectos desarrollados
Te acompañamos durante todo el proceso de instalación de cableado estructurado. Juntos desarrollaremos la mejor solución que se adapte a tus necesidades y requisitos.
Instalaciones de cableado estructurado
Servicio profesional y confiable
Empresas que han confiado en nosotros
Nos enorgullece haber brindado soluciones de instalación de cableado estructurado a numerosas empresas líderes de diferentes sectores de la industria, entre los que destacan:
Acerca del cableado estructurado
¿Qué es instalación de cableado estructurado?
El cableado estructurado es una infraestructura de red diseñada de forma estandarizada para gestionar y utilizar eficientemente la conectividad de un edificio. Contribuye a satisfacer las crecientes necesidades tecnológicas de edificios cada vez más inteligentes, permitiendo la transmisión de datos, voz y video a través de una red unificada y organizada.
¿Cómo instalar un sistema de cableado estructurado?
Planificación y Diseño: Realizar un análisis de las necesidades actuales y futuras, y diseñar la red para cubrir esas necesidades.
Selección de Materiales: Elegir los cables y componentes adecuados, como cables de par trenzado, fibra óptica, conectores, paneles de parcheo, entre otros.
Instalación Física: Colocar los cables en rutas predefinidas, asegurándose de mantener una buena gestión de cables para facilitar futuras modificaciones.
Conexiones y Terminaciones: Conectar los cables a los paneles de parcheo y puntos de acceso según el diseño planificado.
Pruebas y Certificación: Realizar pruebas de rendimiento y certificación para asegurar que el sistema cumple con los estándares de calidad y funcionamiento.
Documentación: Crear una documentación detallada del sistema instalado para referencia futura y mantenimiento.
¿Qué hace un técnico en cableado estructurado?
Diseño e Instalación: Crear y poner en funcionamiento redes informáticas, conexiones y sistemas de cableado que funcionen de manera eficiente.
Mantenimiento y Solución de Problemas: Resolver problemas y fallos en el sistema, identificando cuellos de botella para asegurar la eficiencia a largo plazo de la red.
¿Dónde aplicamos un cableado estructurado?
Telefonía y VoIP: Permite servicios de telefonía tradicional y también soporta la tecnología de Voz sobre Protocolo de Internet (VoIP).
Redes de Datos y LAN: Sirve como base para redes de datos locales (LAN), facilitando la transmisión de información entre dispositivos en un mismo edificio.
Sistemas de Seguridad: Integración de cámaras de vigilancia, alarmas y otros sistemas de seguridad.
Automatización de Edificios: Conecta sistemas de control de acceso, iluminación y climatización, entre otros.
¿Cuáles son los tipos de cableado?
Cableado Horizontal: Distribuye los cables desde los puntos de consolidación a las áreas de trabajo.
Cableado Vertical (Backbone): Conecta los diferentes pisos de un edificio, llevando los cables desde el servidor principal a los servidores de cada piso.
Cableado de Fibra Óptica: Utilizado para largas distancias y alta velocidad de transmisión de datos.
Cableado de Par Trenzado: Común en redes LAN, especialmente para conexiones de menor distancia y velocidad media.
Cableado Coaxial: Utilizado principalmente en sistemas de televisión por cable y algunas aplicaciones de redes.
Categorías de Cableado: Como Cat5e, Cat6, Cat6a, cada una con especificaciones de rendimiento diferentes.
